1. Aracın kontağını kapatınız.

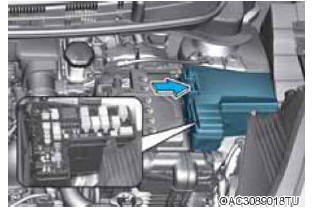

2. Diğer bütün düğmeleri kapalı konuma getiriniz.
3. Sigorta paneli kapağını üstüne bastırıp yukarı doğru çekerek açınız.
4. Sökülen sigortayı kontrol ediniz, yanmışsa değiştiriniz. Sigortayı sökmek veya takmak için motor bölümü sigorta panelinde bulunan sökme aletini kullanınız.
5. Aynı değerde bir sigortayı iterek yerleştiriniz ve maşaların arasına tam olarak oturmasına dikkat ediniz.

   Sigorta gevşek duruyorsa, HYUNDAI yetkili servisine başvurmanızı öneririz.

NOT

Motor bölümündeki sigorta panelini kontrol ettikten sonra, sigorta paneli kapağını sıkıca kapatınız. Kapak güvenli bir şekilde takıldı ise, bir "klik" sesi duyabilirsiniz. Güvenli bir şekildetakılmaz ise, su kaçağı elektrik arızalarına neden olabilir.

Çoklu sigorta (Ana sigorta)

Çoklu sigorta atmışsa, aşağıda belirtildiği şekilde değiştirilmelidir:

1. Aracın kontağını kapatınız.
2. Akünün (-) kutup başını sökünüz.

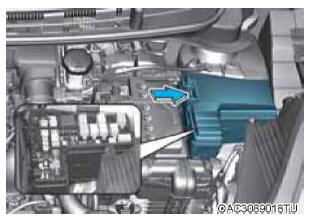

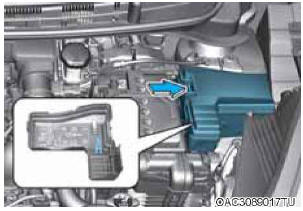

3. Sigorta paneli kapağını üstüne bastırıp yukarı doğru çekerek açınız.
4. Yukarıdaki resimde görülen somunları sökünüz.
5. Sigortayı aynı değerdeki yenisi ile değiştiriniz.
6. Takma işlemi, sökme işleminin ters sırası ile yapılır.

Çoklu sigorta atmışsa, HYUNDAI yetkili servisine başvurmanızı öneririz.

Sigorta/Röle paneli açıklaması

Sürücü tarafı sigorta paneli

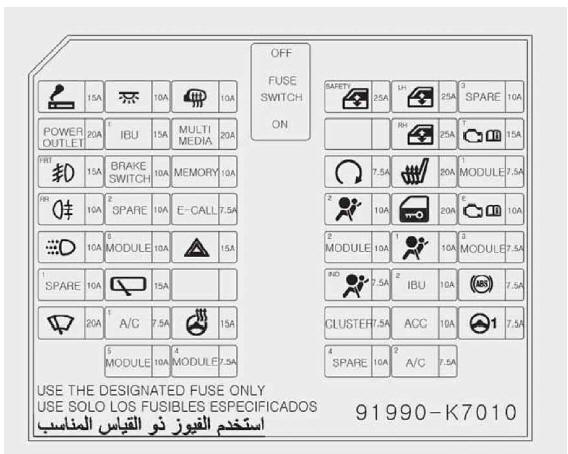

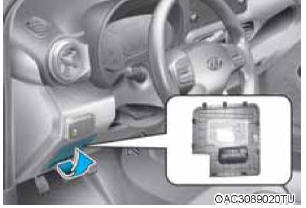

Sigorta/röle kutusu kapaklarının içinde sigorta/röle adlarını ve değerlerini belirten sigorta/röle etiketini görebilirsiniz.

Bilgilendirme

Bu kullanım kılavuzunda yer alan sigorta paneli açıklaması aracınıza birebir uymayabilir. Burada verilenler, baskı tarihinde geçerlidir. Aracınızın sigorta kutusunu incelerken, sigorta kutusu etiketine bakınız.

Sürücü tarafı sigorta paneli

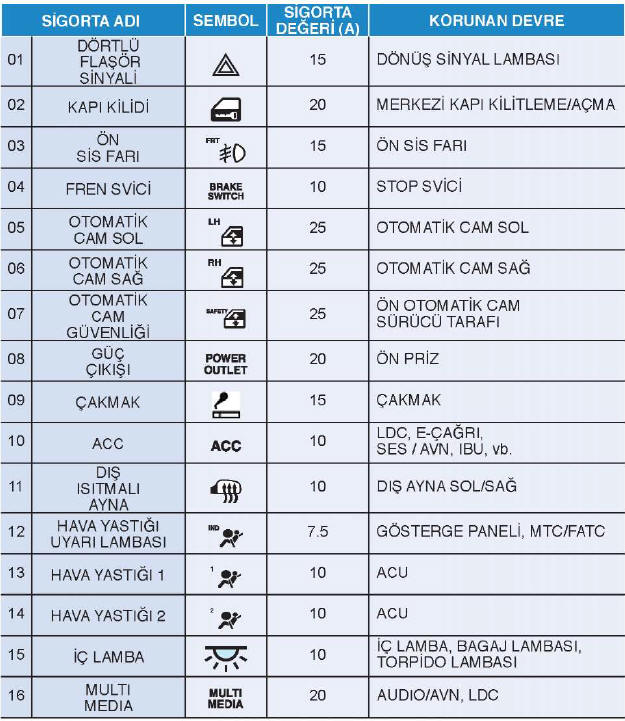

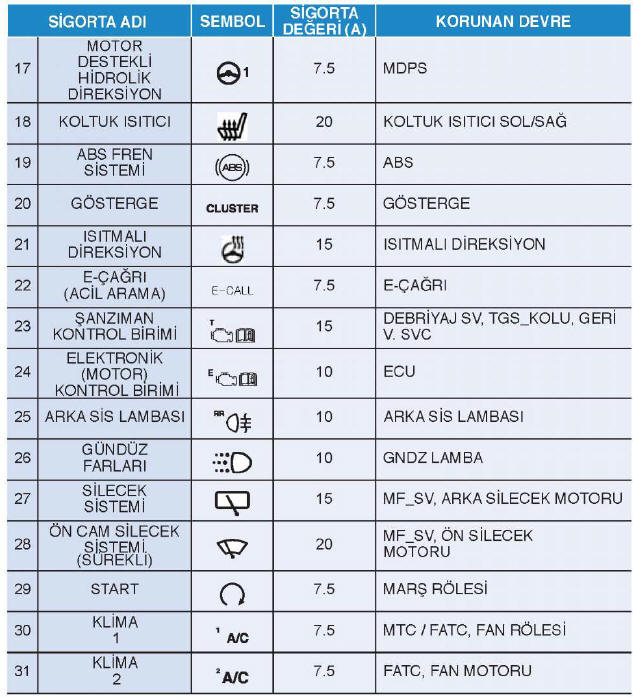

1. DORTLU FLAŞÖR SİNYALİ   15- DÖNÜŞSİNYAL LAMBASI

2. KAPI KİLİDİ 20 - MERKEZİ KAPI KİLİTLEME/AÇMA

3. ÖN
   SİS FARI 15- ÖN SİS FARI

4. FREN SVİCİ 10- STOP SVİCİ

5. OTOMATİK
   CAM SOL 25- OTOMATİK CAM SOL

6. OTOMATİK
   CAM SAĞ 25- OTOMATİK CAM SAĞ

7. OTOMATİK
   CAM
   GÜVENLİĞİ - ÖN OTOMATİK CAM SÜRÜCÜ TARAFI

8. GÜÇ
   ÇIKIŞI 20- ÖN PRİZ

9. ÇAKMAK 15- ÇAKMAK

10. ACC LDC, E-ÇAĞRI, SES/AVN,IBU,vb.

11. DIŞ
    ISITMALI
    AYNA 10- DIŞ AYNA SOL/SAĞ

12. HAVA YASTIĞI
    UYARI LAMBASI 7.5 GÖSTERGE PANELİ, MTC/FATC

13. HAVA YASTIĞI 1   10 - ACU

14. HAVA YASTIĞI 2 10- ACU

15. İÇ LAMBA İÇ LAMBA, BAGAJ LAMBASI, TORPİDO LAMBASI

16. MULTI
    MEDIA 20- AUDIO/AVN, LDC

Sürücü tarafı sigorta paneli

17. MOTOR
    DESTEKLİ
    HİDROLİK
    DİREKSİYON  7.5- MDPS

18. KOLTUK ISITICI 20- KOLTUK ISITICI SOL/SAĞ

19. ABS FREN
    SİSTEMİ 7.5- ABS

20. GÖSTERGE 7.5- GÖSTERGE

21. ISITMALI
    DİREKSİYON 15- ISITMALI DİREKSİYON

22. E-ÇAGRI
    (ACİL ARAMA) 7.5- E-ÇAĞRI

23. ŞANZIMAN
    KONTROL BİRİMİ - DEBRİYAJ SV, TGS_KOLU, GERİ V. SVC

24. ELEKTRONİK
    (MOTOR)
    KONTROL BİRİMİ 10- ECU

25. ARKA SİS LAMBASI 10- ARKA SİS LAMBASI

26. GÜNDÜZ
    FARLARI 10 - GNDZLAMBA

27. SİLECEK
    SİSTEMİ 15 - MF_SV, ARKA SİLECEK MOTORU

28. ON CAM SİLECEK
    SİSTEMİ.
    (SÜREKLİ) - MF_SV, ÖN SİLECEK MOTORU

29. START 7.5- MARŞ RÖLESİ

30. KLİMA
    1 7.5- MTC / FATC, FAN RÖLESİ

31. KLİMA
    2 7.5- FATC, FAN MOTORU

Sürücü tarafı sigorta paneli

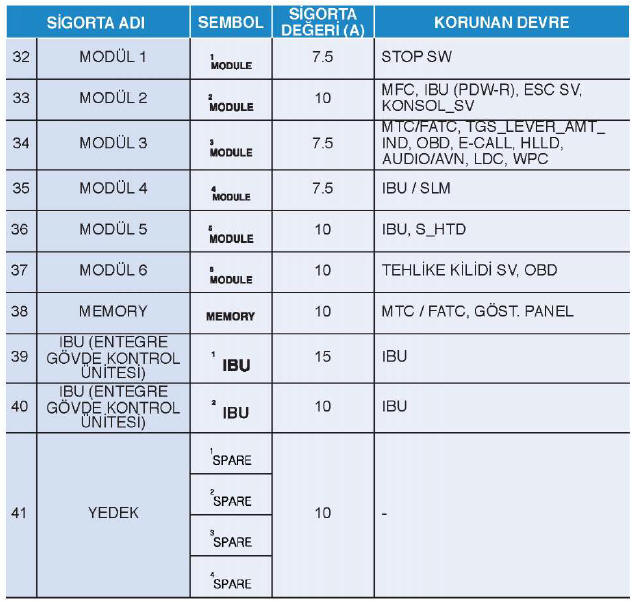

32. MODÜL 1 7.5- STOP sw

33. MODÜL 2 - MFC, ıBU (PDW-R), ESCSV, KONSOL_SV

34. MODÜL 3 7.5- MTC/FATC, TGS_LEVER_AMT_—ıND, OBD, E-CALL, HLLD, AUDıO/AVN, LDC, WPC

35. MODÜL 4 7.5- ıBU/SLM

36. MODÜL 5 10- ıBU,S_HTD

37. MODÜL 6 10- TEHLIKE KILIDI SV, OBD

38. MEMORY 10- MTC / FATC, GÖST. PANEL

39. ıBU (ENTEGRE
    GÖVDE KONTROL
    ÜNITESI)  15- ıBU

40. ıBU (ENTEGRE
    GÖVDE KONTROL
    ÜNITESI) 10- ıBU

41. YEDEK 10  -

Motor bölümü sigorta paneli

Sigorta/röle kutusu kapaklarının içinde sigorta/röle adlarını ve değerlerini belirten sigorta/röle etiketini görebilirsiniz.

Bilgilendirme

Bu kullanım kılavuzunda yer alan sigorta paneli açıklaması aracınıza birebir uymayabilir. Burada verilenler, baskı tarihinde geçerlidir. Aracınızın sigorta kutusunu incelerken, sigorta kutusu etiketine bakınız.

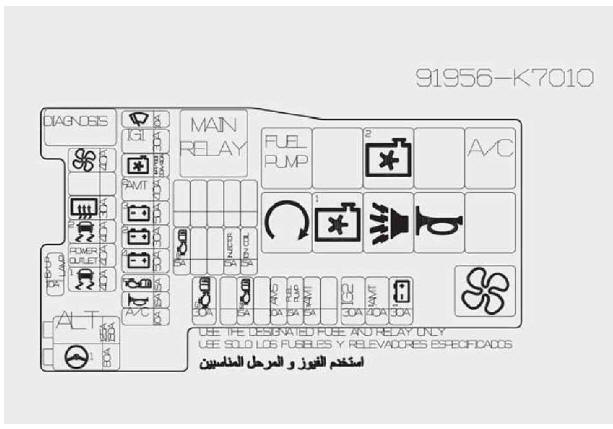

Motor bölümü sigorta paneli

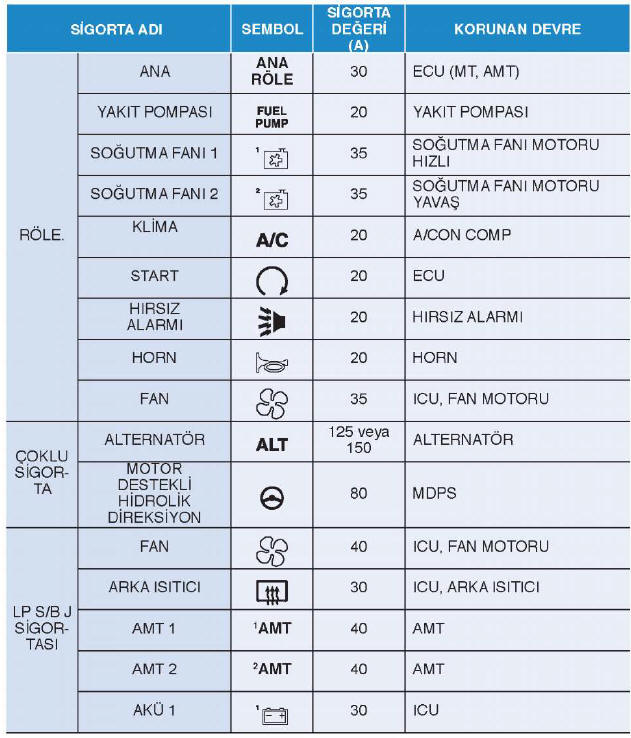

RÖLE

ANA 30 - ECU (MT, AMT)

YAKıT POMPASı  20- YAKıT POMPASı

SOĞUTMA FANı 1 SOĞUTMA FANı MOTORU   HıZLı

SOĞUTMA FANı 2 SOĞUTMA FANı MOTORU   YAVAŞ

KLIMA 20- A/CONCOMP

START 20- ECU

HıRSıZ
ALARMı 20- HıRSıZ ALARMı

HORN 20- HORN

FAN 35 - ıCU, FAN MOTORU

ÇOKLU
SIGORTA

ALTERNATÖR 12ı5(DYA- ALTERNATÖR

MOTOR
DESTEKLI
HIDROLIK
DIREKSIYON 80- MDPS

LP S/B J
SIGORTASı

FAN 40 - ıCU, FAN MOTORU

ARKA ıSıTıCı 30- ıCU, ARKA ıSıTıCı

AMT 1 40- AMT

AMT 2 40 - AMT

AKÜ 1 30- ıCU

LP S/B J
SİGORTASI

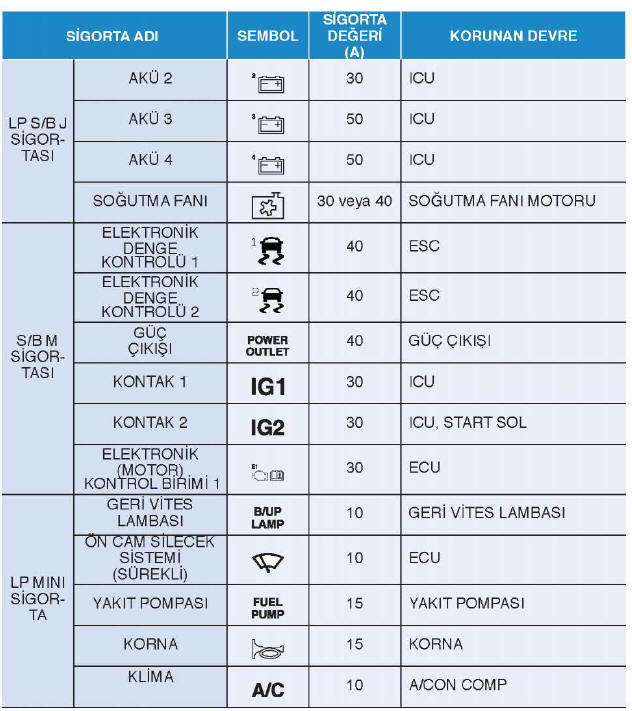

 AKÜ 2 30- ICU

AKÜ 3 50- ICU

AKÜ 4 50- ICU

SOĞUTMA FANI 30 VEYA 40-SOĞUTMA FANIMOTORU

S/BM
SİGORTASI

ELEKTRONİK
DENGE
KONTROLÜ 1 40- ESC

ELEKTRONİK
DENGE
KONTROLÜ 2 40- ESC

GÜÇ
ÇIKIŞI 40- GÜÇ ÇIKIŞI

KONTAK 1 30- ICU

KONTAK 2 30- ICU, START SOL

ELEKTRONİK
(MOTOR).
KONTROL BİRİMİ 1 30- ECU

LP MİNİ
SİGORTA

GERİ VİTES
LAMBASI 10- GERİ VİTES LAMBASI

ÖN CAM SİLECEK
SİSTEMİ
(SÜREKLİ) 10 - ECU

YAKIT POMPASI  15- YAKIT POMPASI

KORNA 15- KORNA

KLİMA 10- A/CONCOMP

LP MİNİ SİGORTA

ELEKTRONIK
(MOTOR)
KONTROL BİRİMİ 2 15 - ANA RÖLE

ELEKTRONİK
(MOTOR)
KONTROL BİRİMİ 3 15- ANA RÖLE

ELEKTRONİK
(MOTOR)
KONTROL BİRİMİ 4 15 ANA RÖLE

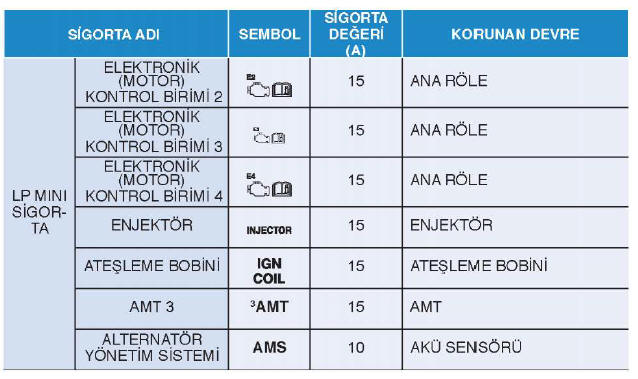

ENJEKTÖR 15 - ENJEKTÖR

ATEŞLEME BOBİNİ 15 - ATEŞLEMEBOBİNİ

AMT 3 15- AMT

ALTERNATÖR
YÖNETİM SİSTEMİ  10- AKÜSENSÖRÜ
